引言
网络工程是信息时代的基石，而数据通信则是其核心血脉。本次大作业以华为认证的HCIA（Huawei Certified ICT Associate）知识体系为蓝本，设计并实施一个综合性的网络实验，旨在将理论知识与工程实践深度融合。通过搭建一个模拟企业网络环境，学生能够系统掌握从网络规划、设备配置到故障排查的全流程，从而巩固网络工程基础，提升数据通信技术的综合应用能力。
一、 实验目标与拓扑设计

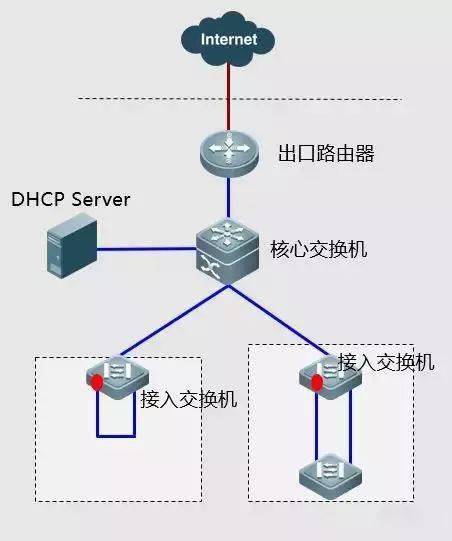

核心目标：构建一个安全、可靠、高效的小型企业网络，实现跨部门、跨VLAN的数据通信，并接入互联网。\n拓扑设计：采用经典的三层架构（接入层、汇聚层、核心层）。实验拓扑通常包括：
1. 核心层：一台三层交换机，作为整个网络的网关和路由核心。
2. 汇聚/接入层：多台二层交换机，用于连接终端用户，并划分不同部门（如行政部、技术部）的VLAN。
3. 边界路由器：一台路由器，模拟互联网出口，实现NAT地址转换。
4. 终端设备：若干PC，分布在不同的VLAN中。
5. 服务器：可部署内部服务器（如FTP、Web）和模拟公网服务器。
二、 关键技术点与配置步骤
本综合实验涵盖了HCIA认证中的多个关键知识模块：
1. VLAN与Trunk技术
- 目标：实现部门间的二层隔离与三层互通。
- 步骤：在接入交换机上创建VLAN（如VLAN10、VLAN20），将端口划入相应VLAN；在交换机之间配置Trunk链路，允许多个VLAN流量通过。
2. 三层交换与VLAN间路由
- 目标：使不同VLAN（部门）的PC能够相互通信。
- 步骤：在核心三层交换机上为每个VLAN配置虚拟接口（SVI），并分配IP地址作为该网段的网关。
3. 静态路由与默认路由
- 目标：实现局域网与“互联网”的通信。
- 步骤：在三层交换机上配置指向边界路由器的静态路由；在边界路由器上配置默认路由指向外网（或模拟的ISP网络），并配置回指到内网网段的静态路由。
4. DHCP服务
- 目标：为终端PC自动分配IP地址，减轻管理负担。
- 步骤：可以在三层交换机或专用服务器上启用DHCP服务，为不同VLAN地址池分配参数（IP、掩码、网关、DNS）。
5. NAT网络地址转换
- 目标：使内网使用私网地址的PC能够访问互联网（模拟公网）。
- 步骤：在边界路由器上配置NAT Outbound策略，将内网私网地址转换为公网出口地址。
6. 基础网络管理与安全
- 目标：保障网络基本安全与可管理性。
- 步骤：为网络设备配置Telnet/SSH远程登录、特权密码；在交换机上配置端口安全（如MAC地址绑定）；配置ACL（访问控制列表）实现简单的访问控制。
三、 测试与故障排查
配置完成后，必须进行系统性测试：
- 连通性测试：同VLAN内PC互ping；不同VLAN间PC互ping；内网PC ping 网关及边界路由器接口；内网PC ping 模拟的公网服务器地址（测试NAT及路由）。
- 服务测试：测试DHCP自动获取IP；测试访问内部FTP/Web服务器。
- 故障排查：运用
display命令（华为设备）查看接口状态、MAC表、ARP表、路由表、NAT会话等，使用ping和tracert命令定位网络层故障点。这是将理论知识转化为排错能力的关键环节。
四、 实验与工程意义
通过本次HCIA综合实验，学生能够：
- 深化理论理解：将分散的IP编址、以太网交换、IP路由、NAT等概念在一個完整项目中融会贯通。
- 掌握实操技能：熟练使用命令行界面（CLI）进行网络设备配置，这是网络工程师的核心技能。
- 培养工程思维：建立起网络设计与实施的系统性思维，理解从需求分析、拓扑设计、协议选型到配置实施、测试验收的完整流程。
- 提升排错能力：在复杂的网络环境中，分析和解决问题的能力得到实质锻炼。
###
网络工程数据通信实训大作业，以HCIA综合实验为载体，不仅是一次课程考核，更是一次面向职业能力的实战演练。它搭建了从课堂到机房、再从实验室到真实工程现场的桥梁，为学生未来从事网络规划、运维、优化乃至更高级的研发工作奠定了坚实的实践基础。在数字化转型浪潮下，此类综合性实践对于培养合格的网络工程技术人才至关重要。
